可变碟簧支吊架

---

目前国内以普通圆柱螺旋压缩弹簧作为弹性储能元件制造的各种型式的可变弹簧支架存在着诸多明显缺陷：它不但体积大、重量重、安装布置不便；而且超长、超大弹簧材料难于供应；生产工艺复杂，工人生产劳动强度大；由于圆柱螺旋压缩弹簧的固有特性，因而造成产品结构不经济。可变碟簧支吊架是克服了可变弹簧支吊架的诸多缺陷而研制成功的全新产品，是各种可变弹簧支吊架的更新换代产品。可变碟簧支吊架的弹性储能元件采用碟簧，它是利用碟形弹簧组的工作变形量直接补偿管道或设备的位移量。
一. 适用范围：
荷载范围500－400000N，位移范围0－500mm，温度范围－20～＋200℃。
二. 结构形式：

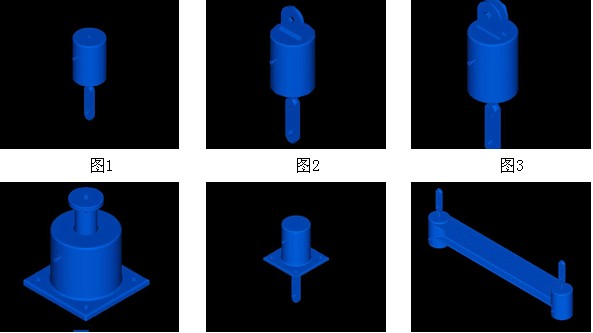

1．螺纹吊杆悬吊型―11型或JHKDA型，见图1；
2．单板悬吊型―12型或JHKDB型，见图2；
3．双板悬吊型―13型或JHKDC型，见图3；
4．上调节搁置型―14型或JHKDD型，见图4；
5．下调节搁置型―15型或JHKDE型，见图5；
6．支撑搁置型―16型或JHKJH1型，见图6；
7．滚轮支撑搁置型―17型或JHKJH2型，见图7；
8．并联悬吊型―18型或JHKDG型，见图8；
