弹簧减振器
|
|
|
|
|
|

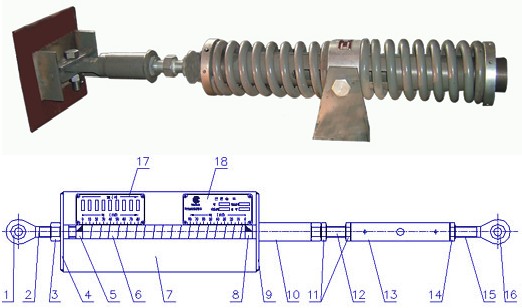

弹簧减振器结构示意图 |
| 1.关节轴承； |
7.壳体； |
13.长短连接管； |
| 2.上销头； |
8.下压板； |
14.锁紧左螺母； |
| 3.调整螺母； |
9.下盖板； |
15.下销头； |
| 4.上盖板； |
10.外挑管； |
16.关节轴承； |
| 5.上压板； |
11.锁紧右螺母； |
17.上刻度板； |
| 6.弹簧； |
12.拉压杆； |
18.下刻度板； |
|
| |
适用范围 |
|
1
|
弹簧减振器是一种对位移反应灵敏的振动控制装置； |
|
2 |
弹簧减振器主要适用于核电厂、火电厂、化工厂、钢铁厂等的管道及设备的抗振动。常用于控制挂续性的流体振动激扰（如流体脉动、两相流、高速流和风振等）的管系振动。 |
|
3 |
弹簧减振器能有效地控制各种频率的振动和摆动，但在一定的程度上限制了管道的正常热位移。设计时应充分考虑弹簧减振器对管道产生的附加力。 |
|
| |
型号表示方法 |
|
1 |

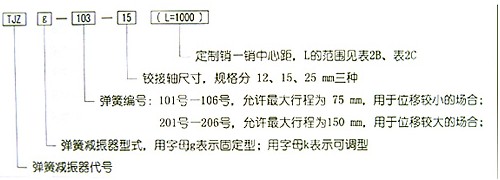

弹簧减振器型号标记由下列三部分组成： |
 |
|
2 |
型号标记示例：
TJZg - 103 - 15 (L=1000)
表示：铰接轴直径为15mm,弹簧编号为103号。定制销一销中心距L=1000mm的固定弹
簧减振器。 | |
| |
性能特点 |
|
1 |
载荷、位移范围。载荷范围：245N-35040N；位移范围有二种：0-75mm、0-150mm； |
|
2 |
结构采用外挑管，消除音隙非常方便，且有螺纹防松设置； |
|
3 |
长短连接管采用左右螺纹，安装距离詷量为40mm，且可现场调整，并设有螺纹防松设置； |
|
4 |
两端接口采用铰接，有效地消除了双向使用时的间隙； |
|
5 |
上刻度板上增设了载荷指示刻度，使调节载荷、工作载荷一目了然。 |
|
