煤闸门
SC-DMZ系列煤闸门 |
一、概述 DMZ系列电动煤闸门是我公司根据国内电厂提高自动控制水平,减轻劳动强度和安全生产的需要,借鉴国外先进技术和国内电力行业实际情况相结合而设计制造的新型煤斗闸门。DMZ系列煤闸门适合安装于电厂原煤斗下部,根据磨煤机的工作情况,开启或关闭原煤斗,使原来繁重的开启、关闭原煤斗工作实现机械化操作。该设备既能进行现场操作,也可由中心控制室控制;设备外壳上装设了闸板开度指示器,既可随时知道闸门的位置,又可借助于本设备起到控制流量的作用。并且运行灵活、安全可靠,极大地减轻了工作人员的劳动强度,并减少了关闭前的准备时间。是各发电厂技术改造和设备更新的理想产品。 二、 结构及原理 SC-DMZ系列电动煤闸门主要由进料口、出料口、机架、闸板开度指示器、传动机构、闸门、电动执行机构和电控箱等几部分组成。 原煤由进料口上部垂直进入,通过闸门的开启,从出料口下部流出,进入后续设备。通过控制闸板的开启大小,可达到控制其流量。其中机架是安装所有零部件的基础部件,电动执行机构通过传动机构控制闸门的启闭,闸板开度指示器与主轴连动随时指示闸板门的位置。进出料口可根据用户需要做成矩形(J)或圆形(Y),闸门有又开和单开两种形式,闸门通过水平运动完成开启和关闭动作。电动执行机构和传动机构是整台设备的关键部件,本公司选用质量可靠、性能优异的配套部件,保证整台设备操作灵活方便,安全可靠。 三、 型号说明
![](/products/2010514171414292.jpg) 四、主要技术参数 1. 进出口通径:见附表 2. 启闭时间:≤3分钟 3. 电源:三相交流电 380V 4. 防护等级:IP54

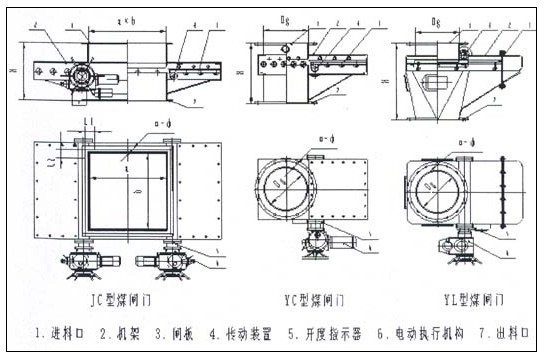

五、主要结构尺寸 “C型”主要结构尺寸表
HX-DMZ-(J)系列 |
a |
b |
L1 |
L2 |
n-ф |
HX-DMZ-(Y)系列 |
n-ф |
H |
DMZ300×300J |
360 |
360 |
120 |
120 |
12-ф14 |
DMZ300Y |
12-ф14 |
400 |
DMZ300×400J |
360 |
459 |
120 |
153 |
12-ф14 |
DMZ350Y |
12-ф14 |
400 |
DMZ300×400J |
459 |
459 |
153 |
153 |
12-ф14 |
DMZ400Y |
12-ф14 |
400 |
DMZ300×500J |
459 |
560 |
153 |
140 |
14-ф14 |
DMZ450Y |
12-ф18 |
400 |
DMZ300×450J |
610 |
610 |
152.5 |
152.5 |
16-ф18 |
DMZ500Y |
12-ф18 |
450 |
DMZ300×500J |
560 |
560 |
140 |
140 |
16-ф18 |
DMZ600Y |
16-ф18 |
450 |
DMZ300×600J |
560 |
660 |
140 |
165 |
16-ф18 |
DMZ700Y |
16-ф18 |
450 |
DMZ300×700J |
560 |
760 |
140 |
152 |
18-ф18 |
DMZ800Y |
16-ф18 |
450 |
DMZ300×800J |
860 |
860 |
172 |
172 |
20-ф18 |
DMZ900Y |
20-ф18 |
500 |
DMZ300×1000J |
1085 |
1085 |
155 |
155 |
28-ф18 |
DMZ1000Y |
20-ф22 |
500 |
DMZ300×1000J |
2076 |
1085 |
173 |
155 |
38-ф22 |
DMZ15000Y |
28-ф22 |
500 | 注:除上表中所列规格外,可根据用户提供规格及要求制造。
