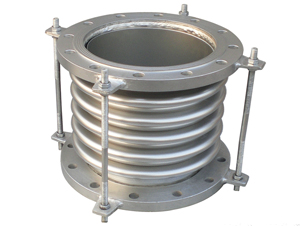

轴向型内压式波纹补偿器（TNY)

---

用途：
轴向型内压式波纹补偿器主要用于补偿轴向位移，也可以补偿横向位移或轴向与横向合成位移，具有补偿角位移的能力，但一般不应用它补偿角位移。
内压式波纹补偿器对支座作用力的计算：
内压推力：F=100·P·A　　　　 轴向弹力：Fx=Kx·（f·X）
横向弹力：Fy=Ky·Y 　　　　　　　弯 矩：My=Fy·L
弯 矩：Mθ=Kθ·θ 　　　　　合成弯矩：M=My+Mθ 式中：
Kx：轴向刚度N/mm X：轴向实际位移量mm
Ky：横向刚度N/mm Y：横向实际位移量mm
Kθ：角向刚度N·m/度　　　　　　　　　　θ ：角向实际位移量度
P：工作压力MPa A：波纹管有效面积cm2(查样本)
L：补偿器中点至支座的距离m
